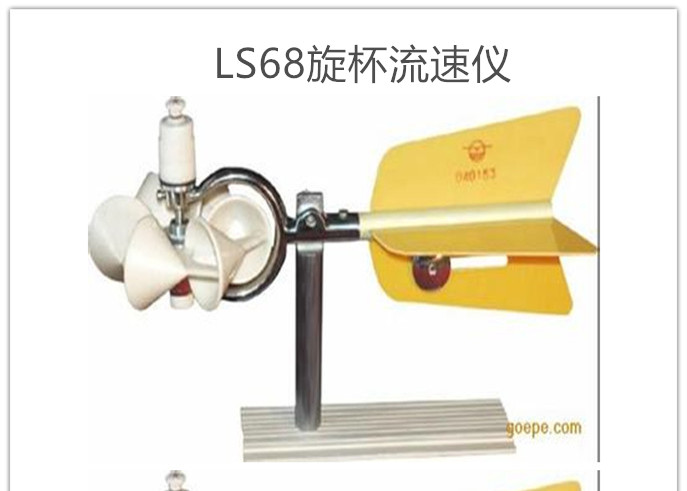

LS68型旋杯式流速儀

一、用途及使用說明

    LS68型旋杯式流速儀是一種江河水文測驗儀器，用于測定一般河流、渠道、水庫、湖泊等過水?dāng)嗝嬷蓄A(yù)定測點的平均流速，從而確定該斷面的流量。

流速的測量范圍為0.2～3.5m/s。

二、技術數據

    1、儀器的起轉速：            V0≤0.08m/s

    2、檢定公式的均方差：        m≤±1.5%

    3、旋杯的回轉直徑：          f＝128mm

    4、每二次信號間旋杯的轉數：  5轉

三、儀器工作原理及流速測量和計算方法

    1、工作原理

    當水流作用到儀器的感應元件——旋杯時，由于左右二邊的杯子具有凹凸形狀的差異，因此壓力不等，其壓力差即形成了一轉動力矩，促使旋杯旋轉。水流的速度越快，旋杯的轉速也越快，它們之間存在著一定的函數關系，此關系是通過檢定水槽的實驗而確定的。每架儀器檢定的結果均附有檢定公式，其形式如下：

    V=bn+a（對應于原公式V＝Kn+C）

    式中V—流速（m/s）；

    n—旋杯轉率，等于旋杯總轉數“N”與相應的測速歷時“T”之比，即n＝N/T（1/S）；

    b —水力螺矩（對應于原標準的K），單位是;

    a—儀器常數（對應于原標準的C），單位是（m/s）。

    b和a是表征儀器性能的系數，與旋杯的大小、形狀，旋軸的軸向間隙，頂針與頂窩的園弧及其光潔度，接觸絲的松緊度等因素有關。因此，對該部分的配合關系必須嚴格地遵照技術要求進行檢查和調整。

    2、流速的測量和計算方法

    用流速儀測量水流速度，實際上是測量在預定時間內旋杯被水流沖擊時所產生的轉數。旋杯的轉數系借助于儀器的接觸機構轉換為電脈沖信號，經由信號線傳遞到水面部分的計數設備讀出。旋杯每轉5轉，接觸機構接通電路一次，計數設備即接收到一個信號，測量者統計此信號數（乘以5即為旋杯的總轉數“N”）和相應的測速歷時“T”，據此，即可按上式計算水流速度。
